聚丙烯酰胺生產(chǎn)步驟：

單體生產(chǎn)技術(shù)： 丙烯酰胺單體的生產(chǎn)時(shí)以丙烯腈為原料，在催化劑作用下水合生成丙烯酰胺單體的粗產(chǎn)品，經(jīng)閃蒸、精制后得精丙烯酰胺單體，此單體即為聚丙烯酰胺的生產(chǎn)原料。 丙烯腈+(水催化劑/水) →合 →丙烯酰胺粗品→閃蒸→精制→精丙烯酰胺。

按催化劑的發(fā)展歷史來分，單體技術(shù)已經(jīng)歷了三代：

*代為硫酸催化水合技術(shù)，此技術(shù)的缺點(diǎn)是丙烯腈轉(zhuǎn)化率低，丙稀酰胺產(chǎn)品收率低、副產(chǎn)品低，給精制帶來很大負(fù)擔(dān)，此外由于催化劑硫酸的強(qiáng)腐蝕性，使設(shè)備造價(jià)高，增加了生產(chǎn)成本；

第二代為二元或三元骨架銅催化生產(chǎn)技術(shù)，該技術(shù)的缺點(diǎn)是在較終產(chǎn)品中引入了影響聚合的金屬銅離子，從而增加了后處理精制的成本；第三代為微生物腈水合酶催化生產(chǎn)技術(shù)，此技術(shù)反應(yīng)條件溫和，常溫常壓下進(jìn)行，具有高選擇性、高收率和高活性的特點(diǎn)，丙烯腈的轉(zhuǎn)化率可達(dá)到*，反應(yīng)完全，無副產(chǎn)物和雜質(zhì)。 產(chǎn)品丙烯酰胺中不含金屬銅離子，不需進(jìn)行離子交換來出去生產(chǎn)過程中所產(chǎn)生的銅離子，簡化了工藝流程，此外，氣相色譜分析表明丙烯酰胺產(chǎn)品中幾乎不含游離的丙烯腈，具有高純性，特別適合制備超高相對分子質(zhì)量的聚丙烯酰胺及食品工業(yè)所需的無毒聚丙烯酰胺。

微生物催化丙烯酰胺單體生產(chǎn)技術(shù)，首先由日本在1985年建立了6000t/a的丙烯酰胺裝置，其后俄羅斯也掌握了此項(xiàng)技術(shù)，20世紀(jì)90年代時(shí)日本和俄羅斯相繼建立了萬噸級微生物催化丙烯酰胺裝置。我國是繼日本、俄羅斯之后，世界上第三個(gè)擁有此技術(shù)的國家。微生物催化劑活性為2857國際生化單位，已經(jīng)達(dá)到了國際水平。我國微生物催化丙烯酰胺單體生產(chǎn)技術(shù)是由上海市農(nóng)藥所經(jīng)過“七五”、“八五”和“九五”等3個(gè)五年計(jì)劃開發(fā)完成的，微生物催化劑腈水合酶是在1990年篩選出的，是由泰山山腳土壤中分離出163菌株和無錫土壤中分離出145菌株，經(jīng)種子培養(yǎng)得到的腈水合酶，代號為Norcardia-163。該技術(shù)現(xiàn)已在江蘇如皋、江西南昌、勝利油田及河北萬全先后投產(chǎn)，質(zhì)量上乘，達(dá)到了生產(chǎn)超高相對分子質(zhì)量聚丙烯酰胺的質(zhì)量指標(biāo)。 標(biāo)志著我國微生物催化丙烯酰胺技術(shù)已經(jīng)達(dá)到了國際先進(jìn)水平。

聚丙烯酰胺聚合技術(shù)：

聚丙烯酰胺生產(chǎn)是以丙烯酰胺水溶液為原料，在引發(fā)劑的作用下，進(jìn)行聚合反應(yīng)，在反應(yīng)完成后生成的聚丙烯酰胺膠塊經(jīng)切切割、造粒、干燥、粉碎，較終制得聚丙烯酰胺產(chǎn)品。關(guān)鍵工藝是聚合反應(yīng)，在其后的處理過程中要注意機(jī)械降溫、熱降解和交聯(lián)，從而保證聚丙烯酰胺的相對分子質(zhì)量和水溶解性。

丙烯酰胺+水（引發(fā)劑/聚合）→聚丙烯酰胺膠塊→造粒→干燥→粉碎→聚丙烯酰胺產(chǎn)品 我國聚丙烯酰胺生產(chǎn)技術(shù)大概也經(jīng)歷了3個(gè)階段: *階段是較早采用盤式聚合，即將混合好的聚合反應(yīng)液放在不銹鋼盤中，再將這些不銹鋼盤推至保溫烘房中，聚合數(shù)小時(shí)后，從烘房中推出，用鍘刀把聚丙烯酰胺切成條狀，進(jìn)絞肉機(jī)造粒，烘房干燥，粉碎制得成品。這種工藝完全是手工作坊式。

第二階段是采用捏合機(jī)，即將混合好的聚合反應(yīng)液放在捏合機(jī)中加熱，聚合開始后，開始捏合機(jī)，一邊聚合一邊捏合，聚合完后，造粒也基本完成，倒出物料經(jīng)干燥、粉碎得成品。

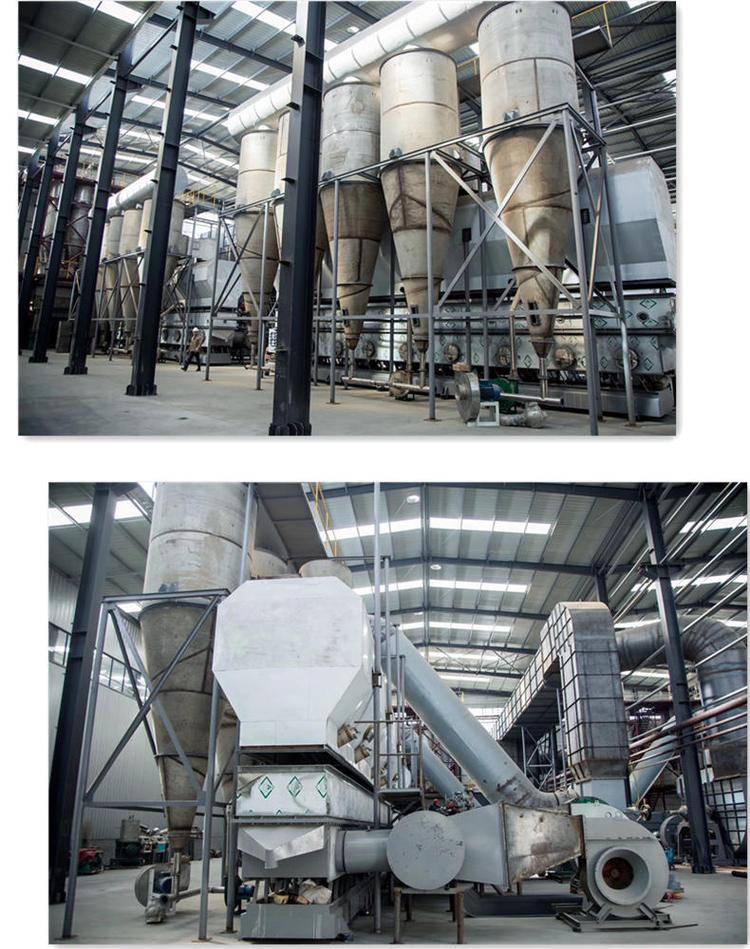

第三階段是，20世紀(jì)80年代后期，開發(fā)了錐形釜聚合工藝，由核工業(yè)部五所在江蘇江都化工廠試車成功。該工藝在錐形釜下部帶有造料旋轉(zhuǎn)刀，聚合物在壓出的同時(shí)，即成粒狀，經(jīng)轉(zhuǎn)鼓干燥機(jī)干燥，粉碎得產(chǎn)品。為了避免聚丙烯酰胺膠塊黏附在聚合釜釜壁上，有的技術(shù)采用氟或硅的高分子化合物涂覆在聚合釜的內(nèi)壁上，但此涂覆層在上產(chǎn)過程中易脫落而污染聚丙烯酰胺產(chǎn)品。 也有可旋轉(zhuǎn)的錐形釜，聚合反應(yīng)完成后，聚合釜倒轉(zhuǎn)將聚丙烯酰胺膠塊倒出）、造粒方式 （有機(jī)械造粒、切割造粒，也有濕式造粒即分散液中造粒）、干燥方式（有采用穿流回轉(zhuǎn)干燥，也有用振動流化床干燥）及粉碎方式。這些不同中有些是設(shè)備質(zhì)量上有差異，有些是采用的具體方式上的油差異，但總的來看，聚合技術(shù)趨向于固定錐形釜聚合，振動流化床干燥技術(shù)。

聚丙烯酰胺生產(chǎn)技術(shù)除了上述的單元操作外，在工藝配方上還有較明顯的差別，引發(fā)就有前加堿共水解工藝和后加堿后水解工藝之分，兩種方法各有利弊，前加堿共水解工藝過程簡單，但存在水解傳熱易產(chǎn)生交聯(lián)和相對分子質(zhì)量損失大的問題，后加堿后水解雖然工藝過程增加了，但水解均勻不易產(chǎn)生交聯(lián)，對產(chǎn)品相對分子質(zhì)量損失也不大。

目前我國聚丙烯酰胺聚合用的引發(fā)劑有無機(jī)引發(fā)劑、有機(jī)引發(fā)劑和無機(jī)—有機(jī)混合體系3中類型。

（1）過氧化物 過氧化物大致分為無機(jī)過氧化物和有機(jī)過氧化物。無機(jī)過氧化物如過硫酸鉀，過硫酸銨、過溴酸鈉和過氧化氫等。有機(jī)過氧化物如過氧化苯甲酰、過氧化月桂酰和叔丁羥基過氧化物等。它們配用的還原劑有硫酸亞鐵、氯化亞鐵、偏亞硫酸鈉和硫代硫酸鈉等。

（2）偶氮化合物類 如偶氮二異丁腈、偶氮雙二甲基戊腈、偶氮雙氰基戊酸鈉和20世紀(jì)80年代開發(fā)的偶氮脒鹽系列，如偶氮N-取代脒丙烷鹽酸鹽是一類競相開發(fā)的產(chǎn)品，它們的加入濃度為萬分之0.005-1，催化效率很高，有助于生產(chǎn)相對分子質(zhì)量高的產(chǎn)品，且溶于水，便于使用。

反相懸浮聚合法 聚丙烯酰胺是目前工業(yè)上較重要的有機(jī)高分子絮凝劑之一，在工業(yè)上采用水溶液法，反向懸浮聚合法來生產(chǎn)聚丙烯酰胺。

下面來介紹一下反向懸浮聚合法生產(chǎn)聚丙烯酰胺的工藝。 反向懸浮聚合法是制作聚丙烯酰胺（PAM）微球的如今使用較廣泛、技術(shù)相對成熟的方法。采用強(qiáng)烈攪拌將單體或單體混合物分散在介質(zhì)（介質(zhì)為有機(jī)溶劑）中，成為細(xì)小顆粒再進(jìn)行單體、引發(fā)劑、有機(jī)溶劑和分散穩(wěn)定劑的聚合。當(dāng)聚合完成后，經(jīng)過沸脫水、分離、干燥可以得到微粒狀產(chǎn)品。反向懸浮聚合法得到的產(chǎn)品，固體質(zhì)量分?jǐn)?shù)>90%，聚合率>95%，單體殘留量<0.5%，產(chǎn)品粒徑在10-500微米之間，產(chǎn)品的水溶性良好。 該方法因?yàn)楣に嚭唵?，操作控制方便，聚合熱易于去除，聚合物易于分離、洗滌、干燥，產(chǎn)品純凈、均勻、穩(wěn)定，容易實(shí)現(xiàn)工業(yè)化。但是反向懸浮聚合法在工業(yè)生產(chǎn)中也存在著問題，首先受攪拌轉(zhuǎn)速的影響很大，容易聚結(jié)，發(fā)生凝膠，共沸時(shí)體系不穩(wěn)定，出水時(shí)間長等缺點(diǎn)。還有出品粒徑分布較寬，大量的有機(jī)溶劑使用，生產(chǎn)操作的安全，聚合成本太高等一系列原因?qū)е路聪驊腋【酆戏ㄔ诤苌僭趪鴥?nèi)用于生產(chǎn)聚丙烯酰胺。
